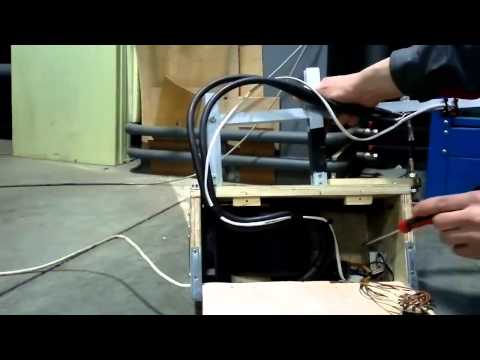

    Сделать споттер своими руками – не такая уж сложная задача, если иметь руки, желание и немного знаний электрики.

    И так приступим .... как видно из принципиальной электрической схемы ...

    Сетевая обмотка сварочного трансформатора подключена к сети через диодный мост V5-V8, в диагональ которого включен тиристор V9 электронного реле. Маломощный вспомогательный трансформатор Т1 питает цепь управления тиристором (обмотка //). Аппарат работает следующим образом. При замыкании контактов выключателя S1 "Вкл." напряжение питания 220 В поступает на первичную обмотку трансформатора Т1 узла управления тиристором. Конденсатор С1, подключенный через замкнутые контакты переключателя S3 "Импульс" к выпрямительному мосту V1-V4, заряжается. Первичная обмотка сварочного трансформатора Т2 обесточена, так как тиристор V9 закрыт. При нажатии на кнопку переключателя S3 заряженный конденсатор С1 подключается к управляющему электроду тиристора V9 через переменный резистор R1. Разрядный ток конденсатора открывает тиристор, и напряжение сети поступает на первичную обмотку сварочного трансформатора Т2. В вторичной обмотке трансформатора возникает мощный импульс тока. Длительность импульса тока зависит от параметров времязадающей цепи R1C1. При номиналах элементов этой цели, указанных на схеме, максимальная длительность импульса tи (без учета внутреннего сопротивления тиристора) примерно равна 0,1 с. За это время ток во вторичной обмотке может достигать 350…….500 А. Возврат устройства в исходное состояние происходит автоматически по окончании разряда конденсатора С1. Оптимальный режим сварки (а это именно режим контактной сварки) устанавливают подстроечным резистором R1 "Режим". Тиристор ПТЛ-50 не всегда можно найти , подойдет любой тиристор рассчитанный на напряжение
     220 вольт и силу тока 50А, те же самые требования к диодному мосту V5-V8/ Трансформатор Т1 может быть любым, обеспечивающим на вторичных обмотках напряжения 12 В (для заряда конденсатора С1) . В данной конструкции был применен блок питания на 2вольт купленный на барахолке за 10гр (1.5$) Силовой трансформатор изготавливался самостоятельно, поэтому уделим ему особое внимание. Магнитопровод этого трансформатора набирают из пластин Ш40, толщина набора 100 мм. Первичная обмотка содержит 200 витков провода 2,5кв.мм. Вторичная обмотка этого трансформатора состоит из 7 витков изолированного провода или шины сечением не менее 50кв.мм). Такого же сечения изготовляют "заземляющий" соединительный проводник вторичной обмотки. Его длину не следует выбирать большей 2...2,5 м.

    Можно взять готовый магнитопровод от трансформатора , но учтите , что площадь магнитопровода , должна быть 40 кв.см .
     Как просчитать площадь магнитопровода а х b = площадь магнитопровода, будьте внимательны, все размеры в сантиметрах, и далее мотаем провод, как описано выше.

    При изготовлении трансформаторов необходимо иметь в виду, что от качества изоляции их обмоток зависит безопасность работающего с аппаратом. Поэтому поверх первичных (сетевых) обмоток трансформаторов следует наложить не менее 4-6 слоев лакоткани или бумаги, пропитанной парафином.

                       Материал взят отсюда  http://www.unrealtech.ru/topic/4727-как-собрать-споттер-своими-руками
